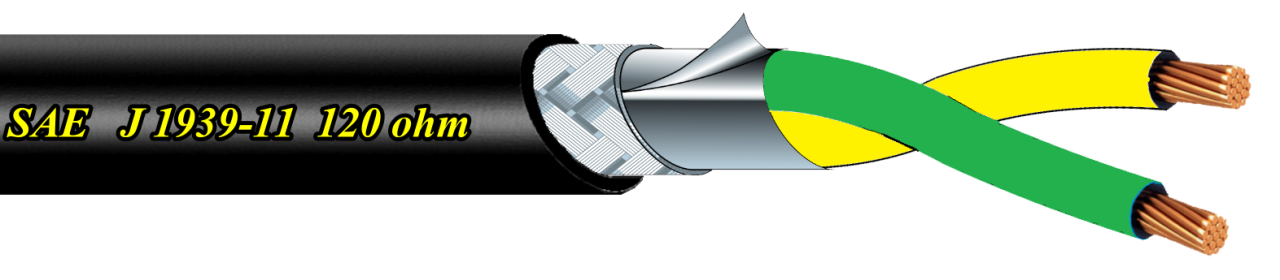

TAYUKABEL^®  SAE J 1939-11 CAN BUS CABLE 【120 ohm】

美國汽車工程協會 (SAE) 定義了 J1939/11 CAN 總線電纜用於輕型和重型車輛以及車輛周邊組件（例如發電機組）的固定應用。

J1939/11 標準定義了 250K 位元/秒、具有 120 歐姆特性阻抗的雙絞屏蔽物理層結構。

透過SAE J 1939/11 Cable 的電纜設計，進行整車區段的網路整合 (網路拓樸圖Network topology)、ECU電子系統控制、CAN通訊模

組、自我診斷系統、車輛輔助系統等應用。

TAYUKABEL^® SAE J 1939-11 CAN BUS CABLE 車規匯流排電纜

產品說明 PRODUCT DESCRIPTION

*導體: 退火軟銅線      Anneal Bare Copper 20AWG and 18AWG

*絕緣: 交連聚乙烯      XLPE Insulation Class.C ISO 6722

*遮蔽: 鋁箔麥拉帶      Shield Effectiveness acc. to MIL-C-85485

*披覆: 交連聚乙烯      XLPE Insulation Class.C ISO 14572

*遵循SAE國際規範       CAN BUS acc. to SAE J 1939-11

*符合ROHS環保指令      Compliant to ROHS NORM

*電纜材料難燃性        Cable Flame Retardant acc. to ISO 6722-1

SAE J 1939-11 CAN BUS【ElECTRICAL CIRCUIT】

Data Source: https://www.sae.org/standards/content/j1939/11/
