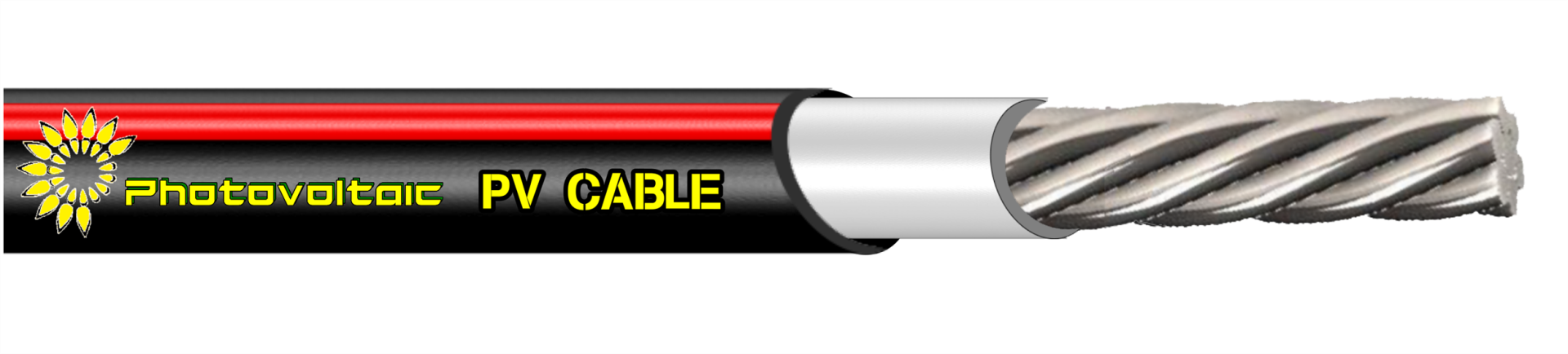

12.2 PV CABLE 光伏線/太陽能線【PHOTOVOLTAIC】

TÜV EN 50618:2014
導體結構 : 遵循IEC 60228標準
導體材質 : 鍍錫軟銅線
絕緣層材質 : 電子束交連聚乙烯
披覆層材質 : 電子束交連聚乙烯
披覆顏色:黑色/紅色/藍色/或指定

耐日光，光伏電線額定為 90°C 濕度或乾燥，1000V，用於所述接地和不接地光伏發電系統的互連佈線
Sunlight-resistant, photovoltaic wire rated for 90°C wet or dry, 1000V for interconnection wiring of grounded and ungrounded photovoltaic power systems as described

太陽能電線/光伏線

PV CABLE SPECIFICATION【電線規格資料】

導體截面積

(mm²)

鍍錫銅導體結構

Cond. Structure

導體絞合外徑

Stranded Dia.

1^st 絕緣完成外徑

Insulation Dia

2^nd 總完成外徑

Overall Dia

2.5 mm²

TC 0.25mm / 48

2.00mm

3.80 mm

5.3 mm

4.0 mm²

TC 0.30mm / 52

2.60mm

4.2 mm

5.9 mm

6.0 mm²

TC 0.30mm / 78

3.40mm

5.0 mm

6.8 mm

10 mm²

TC 0.40mm / 75

4.80 mm

6.5 mm

8.1 mm

16 mm²

TC 0.40mm / 120

6.00 mm

7.6 mm

9.5 mm

CATALOG DOWNLOAD

12.2 PV CABLE 光伏線/太陽能線【PHOTOVOLTAIC】

MAP^® PV CABLE 【PHOTOVOLTAIC】

太陽能電線/光伏線

大域科技股份有限公司 (代碼:30383)

好友分享

QR CODE

導體截面積 (mm²)	鍍錫銅導體結構 Cond. Structure	導體絞合外徑 Stranded Dia.	1^st 絕緣完成外徑 Insulation Dia	2^nd 總完成外徑 Overall Dia
2.5 mm²	TC 0.25mm / 48	2.00mm	3.80 mm	5.3 mm
4.0 mm²	TC 0.30mm / 52	2.60mm	4.2 mm	5.9 mm
6.0 mm²	TC 0.30mm / 78	3.40mm	5.0 mm	6.8 mm
10 mm²	TC 0.40mm / 75	4.80 mm	6.5 mm	8.1 mm
16 mm²	TC 0.40mm / 120	6.00 mm	7.6 mm	9.5 mm
